Cuando una empresa necesita calcular caudal de aspiración industrial, una de las primeras dudas suele ser cuánto aire debe mover realmente la instalación. Y aquí hay una idea importante: más potencia no significa necesariamente mejor aspiración.
Un caudal insuficiente puede dejar polvo, humos, gases o partículas en el ambiente. Sin embargo, sobredimensionar el sistema también puede aumentar el consumo energético, el ruido y las pérdidas de carga. Por ello, un buen cálculo debe partir siempre del proceso productivo y de las condiciones reales de trabajo.
Calcular caudal de aspiración industrial
El caudal de aspiración industrial indica el volumen de aire que circula por la instalación durante un periodo determinado y suele expresarse en m³/h.
No obstante, caudal y velocidad no son lo mismo. El primero indica cuánto aire desplazamos, mientras que la velocidad determina cómo se mueve ese aire. Para conseguir una buena captación localizada, además, resulta fundamental acercar la campana o punto de aspiración al foco contaminante.
El INSST señala precisamente que la distancia al foco es uno de los factores que más condiciona la eficacia de una extracción localizada y que el caudal debe ser suficiente para generar una corriente capaz de arrastrar el contaminante.
Cómo realizar el cálculo
Para conocer el caudal que atraviesa una sección determinada podemos partir de una relación básica:
Q = V × A
Si queremos obtener el resultado en m³/h utilizando una velocidad en m/s y una superficie en m², aplicaremos Q = V × A × 3.600. El propio INSST utiliza la relación entre velocidad media y sección para determinar el caudal circulante en sistemas de extracción localizada.
Sin embargo, para el dimensionado de una aspiración industrial hay que ir bastante más allá:
- Identificar cada foco de polvo, humo, gas, serrín o partículas.
- Seleccionar la campana, brazo, mesa aspirante o punto de captación adecuado.
- Determinar la velocidad de captura necesaria para ese proceso.
- Calcular el caudal de cada punto y su simultaneidad de funcionamiento.
- Dimensionar conductos, filtración y ventilador considerando las pérdidas de carga.
Así, el cálculo forma parte de todo el diseño y no se limita a escoger un ventilador.
Ejemplo de caudal de aspiración industrial
Imaginemos un tramo de conducto con una sección útil de 0,08 m² por el que circula el aire a una velocidad media de 10 m/s. Aplicando la fórmula anterior obtenemos un caudal de aire industrial de 2.880 m³/h.
Ahora bien, ese dato por sí solo no indica que 2.880 m³/h sean suficientes para una determinada máquina. También debemos conocer el residuo generado, la distancia de captación, la longitud de la red, los codos, los cambios de sección y la resistencia del sistema filtrante.
Por ello, el cálculo de conductos de aspiración y la selección del equipo deben realizarse conjuntamente. Un conducto mal dimensionado puede favorecer depósitos de material o provocar mayores pérdidas de presión y consumo energético.
Errores al calcular el caudal industrial
Incluso un buen equipo de filtración puede rendir por debajo de lo esperado si el sistema está desequilibrado. Algunos errores habituales son:
- Elegir el ventilador únicamente por su potencia.
- Colocar la captación demasiado lejos del foco.
- Ignorar cuántos puntos funcionan simultáneamente.
- Utilizar conductos demasiado grandes o pequeños.
- No considerar filtros, codos y otras pérdidas de carga.
- Diseñar la instalación sin prever futuras ampliaciones.
Además, una velocidad del aire en conductos demasiado baja puede facilitar la acumulación de residuos. En cambio, aumentar la velocidad sin necesidad incrementa la resistencia y puede elevar el consumo.
Diseño a medida de caudales
Cada industria genera contaminantes distintos y trabaja con procesos diferentes. Entonces, calcular correctamente el caudal exige estudiar la instalación completa.

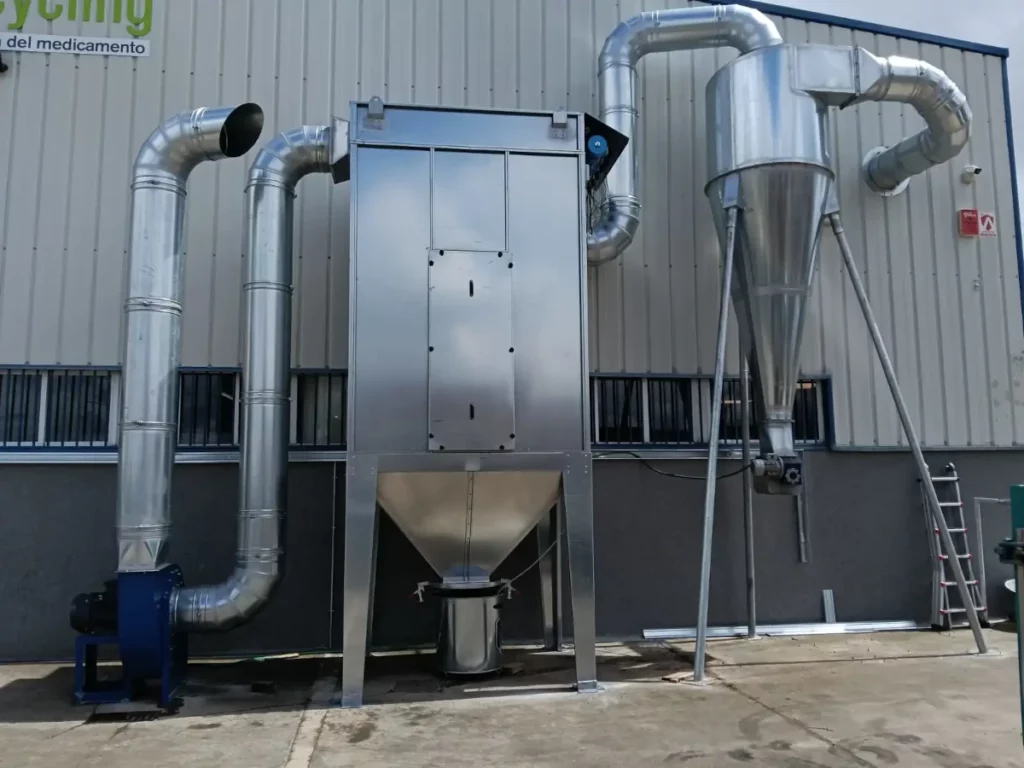

En Diprom diseñamos, fabricamos e instalamos sistemas de aspiración industrial adaptados a cada planta. Integramos soluciones de aspiración centralizada, redes de conducción, ciclones industriales, unidades filtrantes, filtros de mangas o cartuchos y diferentes sistemas de captación según las necesidades del proceso.
Además, desarrollamos proyectos llave en mano, desde el análisis inicial hasta la fabricación, instalación y puesta en marcha del sistema. De esta forma, el caudal, la filtración y cada componente trabajan de manera equilibrada.
Porque un buen sistema de aspiración no busca simplemente mover más aire: busca captar el contaminante donde se genera, con el caudal necesario y de la forma más eficiente posible.
